14. TEB Controller
归属 §5.6 TEB · Autonomy ❌ 未实现
Timed Elastic Band（TEB）在全局路径初值上在线 deform 轨迹（位姿序列 + 过渡时间 \(\Delta T_k\)），将 car-like / 差速平台的 kinodynamic 约束与避障统一为有限维稀疏优化；内层 LM 迭代 + 状态反馈构成滚动预测控制。
1. 背景
局部规划需在有限感知范围内，实时生成满足运动学约束且避障的轨迹。经典 Elastic Band 只 deform 位姿序列，不显式优化时间，速度/加速度界往往需事后 time-scaling；采样法（DWA）决策快，但难在整条轨迹上联合分配过渡时间。Rösmann et al.（ECMR 2013; IROS 2017）以 Timed Elastic Band 在同一框架下联合优化几何与时间分配（详见 §3–§5）。
2. 问题
任务. 平面移动机器人在感知范围内，从当前位姿 \(s_c\) 到达局部目标 \(s_f\)，满足 kinodynamic 界并避障。
输入 / 输出. 全局规划器提供几何可行初值路径；感知模块提供障碍 \(\mathcal{O}_l\)。TEB 输出优化轨迹 \(B^*\) 及首段控制 \(\mathbf{u}_1\)（car-like 为 \([v_1,\,\phi_1]^\top\)，差速为 \([v_1,\,\omega_1]^\top\)）。
在线形式. 作为局部规划器，规划时域与感知一致；全局路径不必满足 car-like 运动学，由 TEB 投影为可行轨迹。每控制周期以最新 \(s_c\) 重置起点、warm-start 重解，形成滚动优化。
3. 运动模型
以下给出 §4 优化所需的运动模型：连续运动学 → 离散共弧约束 → TEB 参数 \(B\) → 段速度与加速度。
3.1 Car-like 连续运动学
Car-like 平台采用后轴参考的 bicycle 模型，作为 §3.2 共弧离散化与 §3.4 速度提取的连续时间基准（IROS 2017）。
坐标系与状态. 世界系 \(\{W\}\) 下，以后轴中心为原点：
\((x,y)\)：后轴位置；\(\beta\)：车身航向角。
\(L>0\)：前、后轴轴距。
\(\phi\)：前轮转角，\(\phi\in(-\phi_{\max},\,\phi_{\max})\)；几何最小转弯半径 \(\rho_{\min}=L/\tan\phi_{\max}\)。
连续运动学（IROS 式 (1)）。控制 \(\mathbf{u}(t)=[v(t),\,\phi(t)]^\top\)：
含义：运动学模型，不含力/惯量；速度/加速度界在 §3.4、§4 离散施加。
由轨迹反推控制（IROS 式 (2)）：
\(\gamma\)：保留 \(v\) 符号，\(\gamma\in[-1,1]\)（可微近似见 §3.4）；\(v=0\) 时 \(\phi\) 取上一有效值。优化变量为离散 \(B\)，\(\mathbf{u}_k\) 由 §3.4 导出（保持 §5 稀疏结构）。
3.2 离散共弧约束
将 §3.1 离散到相邻位姿 \(s_k,\,s_{k+1}\)：分段常值控制下，\(s_k\) 与 \(s_{k+1}\) 须落在同一常曲率弧上（IROS 式 (3)–(5)）。

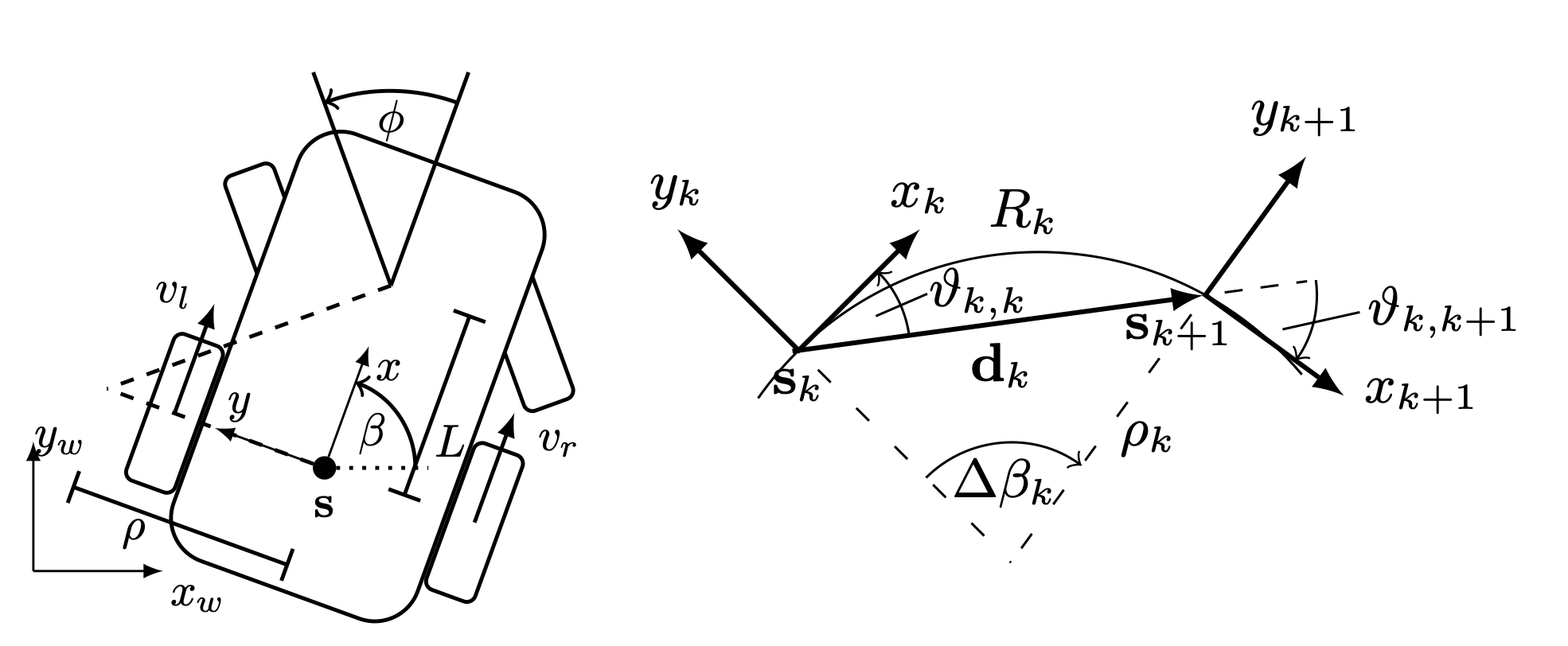

IROS 2017 Fig. 1：car-like 平台几何（\(L\)、\(\rho_{\min}\)）与离散位姿 \(s_k\)、段位移 \(\mathbf{d}_k\)。
共弧等式（IROS 式 (3)–(4)）。\(\vartheta_{k,k}\)、\(\vartheta_{k,k+1}\) 为 \(\mathbf{d}_k\) 与 \(s_k\)、\(s_{k+1}\) 航向夹角，共弧要求 \(\vartheta_{k,k}=\vartheta_{k,k+1}\)，等价于
\(\mathbf{h}_k\)：共弧等式；\(\mathbf{d}_k=\mathbf{0}\) 时对应原地转向。
转弯半径（IROS 式 (5)）。弧长 \(R_k=\rho_k\Delta\beta_k\)，
\(\Delta\beta_k\)：航向差，\(\Delta\beta_k=\mathrm{AngleDiff}(\beta_{k+1},\,\beta_k)\)，取值 \((-\pi,\pi]\)。
3.3 TEB 轨迹参数化
TEB 在位姿序列上为每段赋予过渡时间（IROS 式 (6)）：
\(s_i=[x_i,\,y_i,\,\beta_i]^\top\)：第 \(i\) 个位姿；\(\Delta T_k>0\)：\(s_k\to s_{k+1}\) 的名义时长。
\(B\)：§4–§5 优化对象；中间 \(s_k\) 与全部 \(\Delta T_k\) 为自由变量。

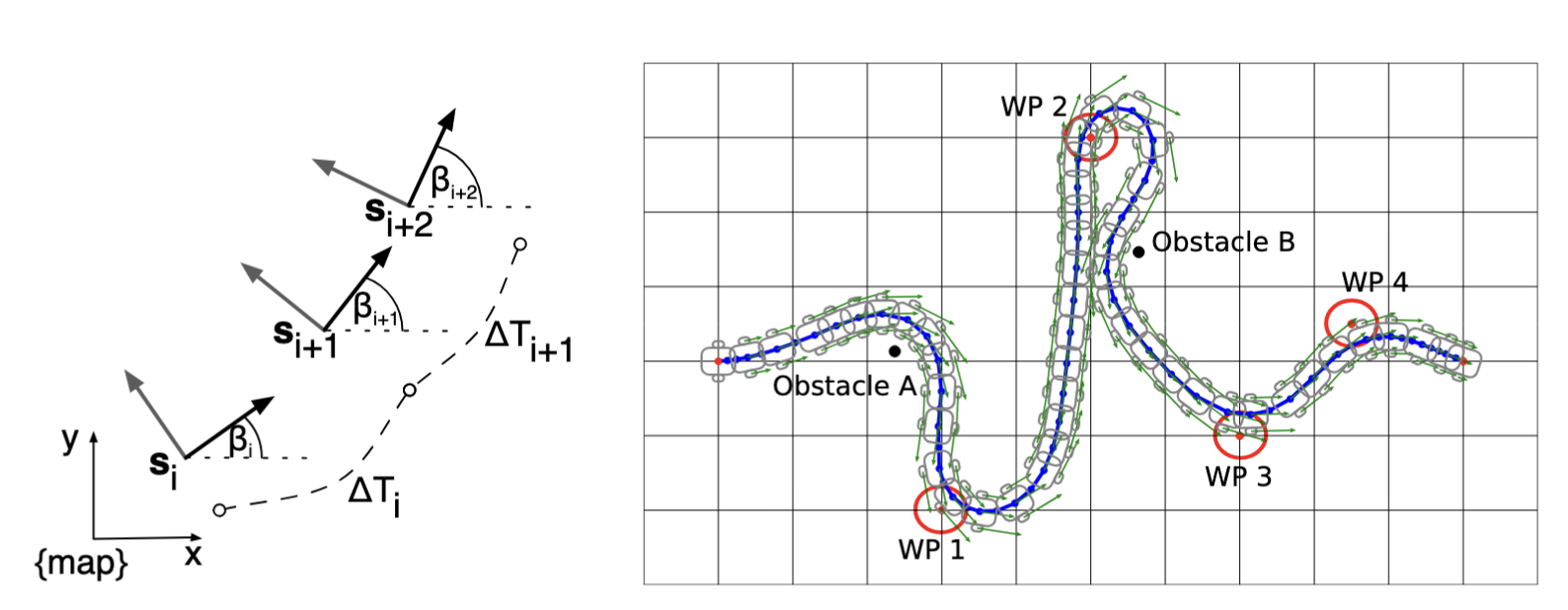

ECMR 2013 Fig. 1：位姿序列与 \(\Delta T_k\) 交错构成 Timed Elastic Band。
滚动边界. 每周期 \(s_1=s_c\)、\(s_n=s_f\) 固定；\(0<\Delta T_k\le\Delta T_{\max}\) 保证离散分辨率。
3.4 段速度与加速度
不显式优化 \(\mathbf{u}_k\)；由 \(B\) 有限差分得 \(v_k,\,\omega_k,\,a_k\)，供 §4 约束使用（IROS 式 (7)–(9)）。
Car-like（IROS 式 (7)–(8)）：
差速（ECMR 2013）：\(v_k=\lVert \mathbf{d}_k\rVert_2/\Delta T_k\)，\(\omega_k=\Delta\beta_k/\Delta T_k\)。
纵向加速度（IROS 式 (9)）：
端点 \(k=1,n-1\) 以期望 \((v_s,\omega_s)\)、\((v_f,\omega_f)\) 代入。\(\mathbf{d}_k=\mathbf{0}\) 时取 \(v_k=0\)。
\(\gamma\)：前进/后退符号（§3.1）；\(|\omega_k|\le v_{\max}/\rho_{\min}\)。
\(\mathbf{u}_1\)：\(v_1,\,\omega_1\) 代入 IROS 式 (2) 得 \(\phi_1\)（car-like）；见算法 3。
4. 数学问题定义
在 \(B\) 已参数化轨迹的前提下，§4.1 给出全硬约束 NLP；在线求解困难，§4.2 以罚函数松弛（penalty relaxation）将大部分约束转为软约束，得到加权最小二乘主问题。
4.1 非线性规划（NLP）
IROS 式 (NLP)：
其中（IROS 式 (9)–(10)）：
\(\tilde{r}_k\)：最小转弯半径，\(\tilde{r}_k=\rho_k-\rho_{\min}\)。
含义：\(\sum\Delta T_k^2\) 倾向均匀时间分配；全硬约束 NLP 在线代价高，§4.2 以软约束（罚函数）近似。
4.2 软约束主问题（罚函数形式）
保留的硬约束. 仅 \(s_1=s_c\)、\(s_n=s_f\) 与 \(0<\Delta T_k\le\Delta T_{\max}\) 留在 s.t.。
软约束化. 共弧、曲率、速度/加速度界与避障等不等式/等式移入目标，以 IROS 式 (11)–(12) 的二次惩罚函数 \(\phi\)（等式）、\(\chi\)（不等式）表示——即软约束（违反时罚项 \(>0\)，可行时为零）：
\(\phi\)：\(\mathbf{h}_k=\mathbf{0}\) 时为零；\(\chi\)：\(g_k\ge\mathbf{0}\) 可行时为零。
主问题（IROS 式 (13)–(14)）：
ECMR 扩展. 实现中 \(\mathcal{Z}\) 关联的 path / waypoint 偏差亦以同型 \(\chi\) 写入 \(\mathbf{r}\)（ECMR 2013；Fig. 2 超边），不改变 IROS 核心约束结构。
\(\sigma_h\)：通常 \(\approx 10^3\)，其余 \(\sigma_{\cdot}\approx 1\)（IROS 默认）。
含义：\(\sigma_{\cdot}\to\infty\) 时软约束趋近硬约束，\(\tilde{V}\) 趋近 §4.1 NLP；有限 \(\sigma_{\cdot}\) 下允许小幅软约束违反，Hessian 更可算。
5. 求解
§4 主问题 \(\tilde{V}(B)\) 等价于 WNLS。以下 算法 1–3 给出单控制周期流程；公式细节见 §5.2–§5.4。
5.1 算法（数学描述）
\(\mathrm{TEB}(B,\, s_c,\, s_f,\, \mathcal{Z},\, \mathcal{O};\, \Theta) \mapsto \mathbf{u}_1\)
方向 |
符号 |
说明 |
|---|---|---|
输入 |
\(B\) |
上一周期轨迹（warm-start）或初值 |
输入 |
\(s_c,\, s_f\) |
当前位姿、局部目标（IROS 式 (6) 边界） |
输入 |
\(\mathcal{Z}=\{z_j\}\) |
全局路径初值 / waypoint |
输入 |
\(\mathcal{O}=\{\mathcal{O}_l\}\) |
障碍集合（在线更新） |
输入 |
\(\Theta\) |
\(I_{\mathrm{teb}},\, I_{\mathrm{LM}},\, \Delta T_{\max},\, \sigma_{\cdot},\, \ldots\) |
输出 |
\(\mathbf{u}_1\) |
首段控制（car-like \([v_1,\phi_1]^\top\)；差速 \([v_1,\omega_1]^\top\)） |
\(\mathrm{SolveWNLS}(B) \to B^* \equiv \arg\min_B \tfrac{1}{2}\lVert \mathbf{r}(B)\rVert_2^2\)
\(\mathrm{MapControl}(B^*, s_c) \to \mathbf{u}_1\)

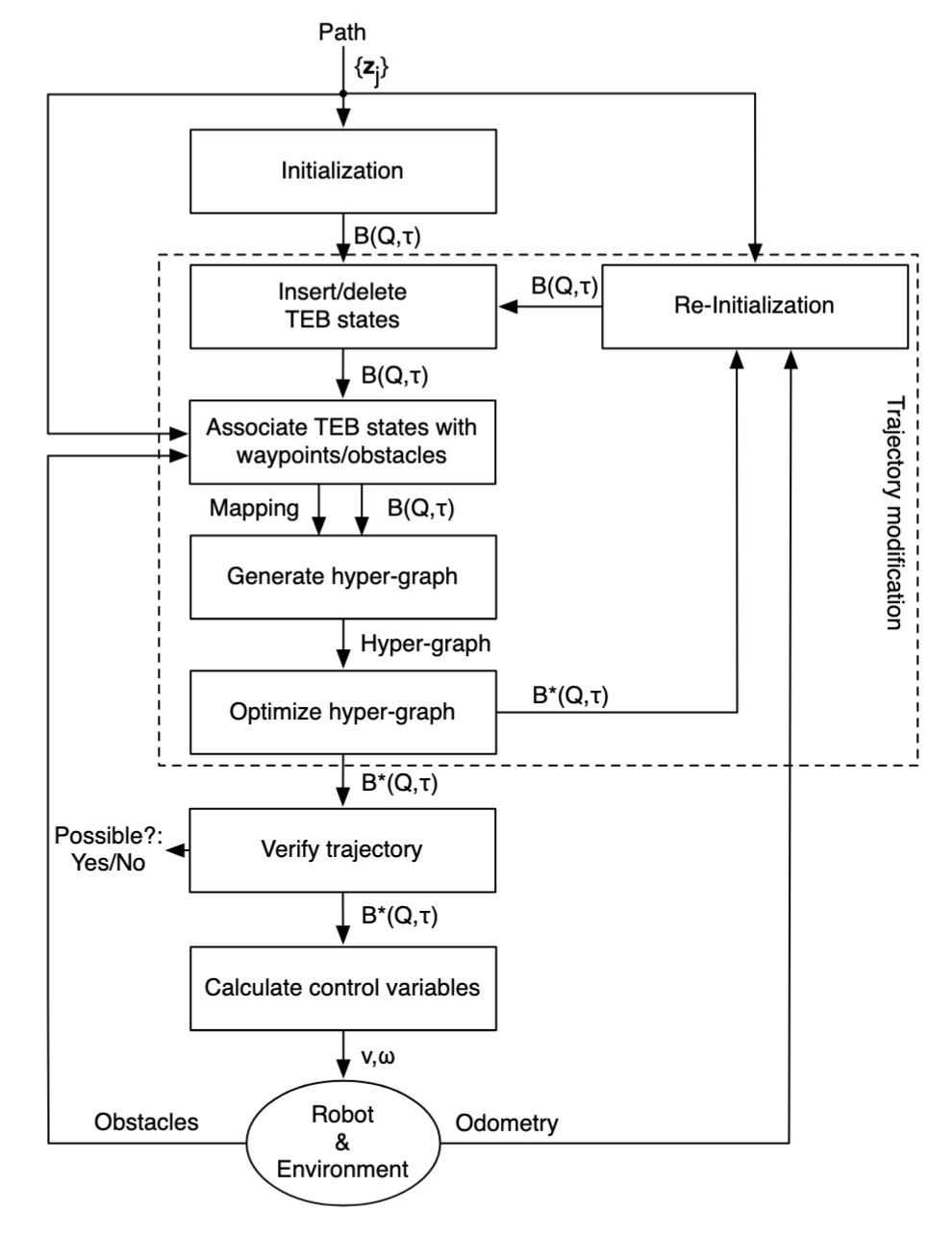

ECMR 2013 Fig. 3：与算法 1 对应——初始化 \(\to\) 轨迹修改 \(\to\) 验证 \(\to\) 输出 \(\mathbf{u}_1\)。
5.2 WNLS 形式
将 \(\tilde{V}(B)\) 中各平方项统一为残差栈 \(\mathbf{r}\)（如 \(\sqrt{\Delta T_k}\)、\(\sqrt{\sigma_h}\,\lVert \mathbf{h}_k\rVert_2\)、\(\sqrt{\sigma}\,\lVert\min\{0,g_k\}\rVert_2\) 等），则
\(\mathbf{r}\)：Gauss–Newton / LM 残差；IROS 项与 §4.2 \(\phi\)、\(\chi\) 一一对应；ECMR 另含 path / waypoint 同型项。
5.3 稀疏结构
各惩罚项仅依赖 \(B\) 的局部变量（ECMR 2013）——
速度 / 加速度：\(2\)–\(3\) 个位姿 + \(1\)–\(2\) 个 \(\Delta T_k\)；
避障 / path / waypoint：单个 \(s_k\) 或局部几何量；
共弧：相邻两位姿。
故 Jacobian \(J=\partial \mathbf{r}/\partial B\) 每行只有少数非零列，Gauss–Newton 近似 Hessian \(H=J^\top J\) 为块稀疏矩阵；位姿/时间为结点、\(\phi\)/\(\chi\) 惩罚为超边。

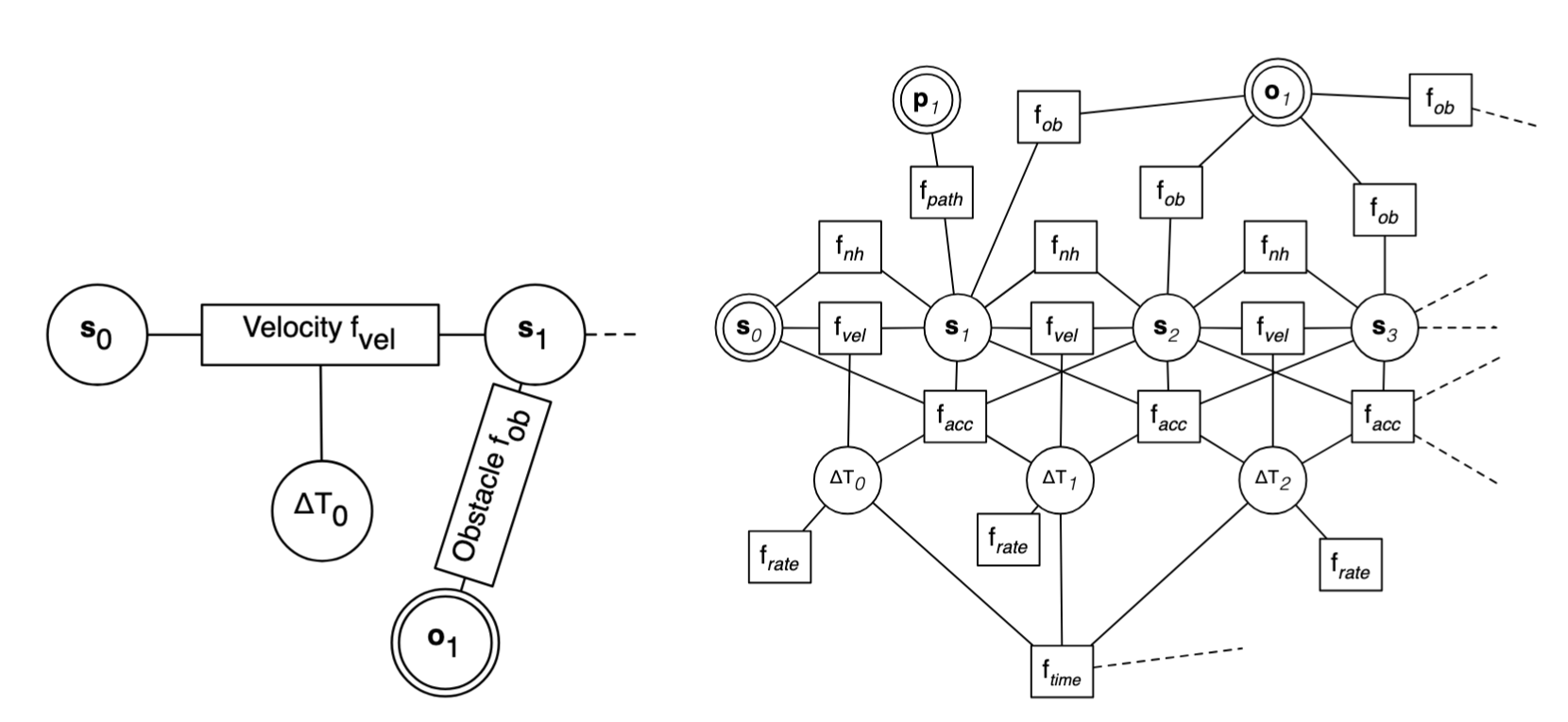

ECMR 2013 Fig. 2：位姿/时间为结点，\(\phi\)、\(\chi\) 惩罚为超边；Jacobian 每行仅触及局部变量。
例外. \(\sum_k \Delta T_k^2\) 使全部 \(\Delta T_k\) 耦合，Hessian 右下角出现稠密块（见 §5.4、ECMR Fig. 4）。
\(H\)：块稀疏 + 局部稠密块；适合 AMD 排序后稀疏 Cholesky 分解。
5.4 LM 与线性子问题
算法 2 内层 \(I_{\mathrm{LM}}\) 步 LM（IROS §II-C；g2o）。令 \(J=\partial \mathbf{r}/\partial B\)，\(\mathbf{g}=J^\top \mathbf{r}\)，\(H=J^\top J\)：
\(\lambda>0\)：阻尼；\(\Delta B\)：对中间 \(s_k\) 与 \(\Delta T_k\) 的修正。
求解：对 \(H\) AMD 排序后稀疏 Cholesky（ECMR Fig. 4）；单步 \(O(n_b)\)。
收敛：含 \(\min\{0,\cdot\}\) 与 \(\gamma(\cdot)\)，目标非凸，一般得局部最优。

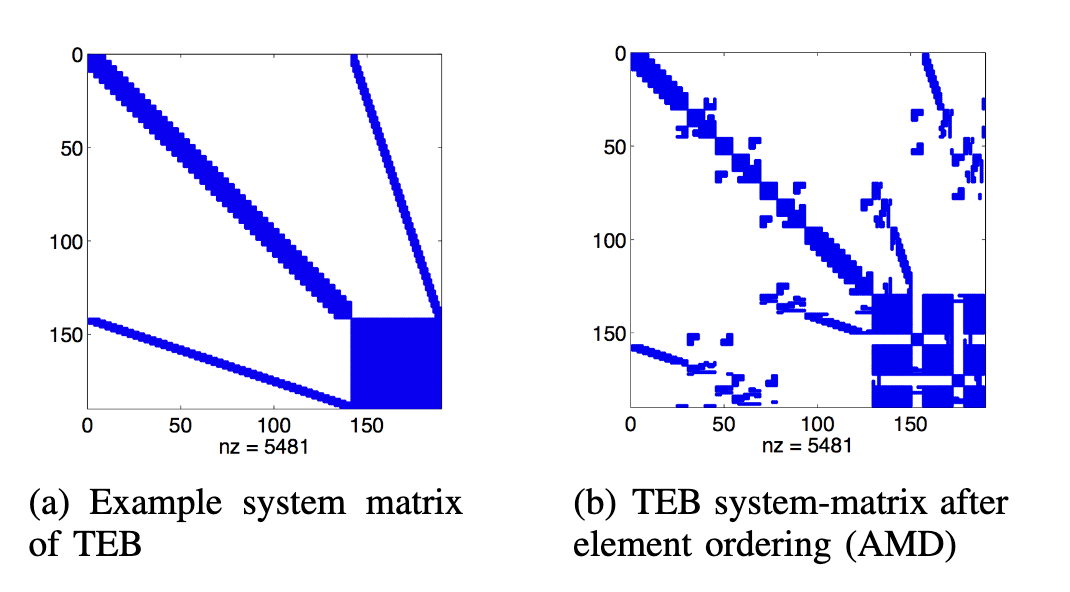

ECMR 2013 Fig. 4：(a) TEB 系统矩阵稀疏结构（含时间项引起的右下角稠密块）；(b) AMD 重排后非零元分布，利于 Cholesky 分解时控制 fill-in。
